回路校驗儀校準變送器的方法及操作步驟

F700系列回路校驗儀共有F700/F743B/ 744/F741B/F743四個型號，無特殊說明時，所述功能適用于所有型號。

校準功能

　一、利用回路校驗儀F700校準兩線式熱電偶變送器

　　本例中的變送器是一個兩線變送器(需要回路電源)。 此裝置的輸入激勵來自K型熱電偶(TC)。其輸入范圍100- 300°C(0-100%)。在回路電源的作用下其輸出為4-20mA(0- 100%)的電流，其誤差為0.25%。以下步驟說明：

　　(1) 對0, 50%, 100%個點依次上升進行調整前(As Found) 山的測試并記錄結果。

　　(2) 調整變送器的零點(0%)和整個量程直至滿度點 (100%)。

　　(3) 對0, 50%, 100%三個依次上升進行調整后(As Left) 的測試，記錄結果并檢查存貯的結果。

　　具體步驟：

　　1、將K型微型熱電偶接頭插入回路校驗儀F700的熱電偶輸入插孔并將熱電偶的輸入與變送器連接(圖1)。必須使用正確型號的微型接頭連接回路校驗儀F700。

　　2、將回路校驗儀F700中間兩插孔與變送器中需要回路電源的地方相連接(圖1)。注意：如果使用室內電源而不是回路校驗儀F700提供的電源，那么將這兩個插孔與變送器的回路串聯。

　　



　　圖1

　　3、連接完畢后，打開回路校驗儀F700的電源，此時出現測量屏幕 (Measure),選擇“mA”鍵測量電流，(圖2)。

　　



　　圖2

　　4、按“MEAS/SOURCE”鍵，你可以看到輸出屏幕。因為你想通過熱電偶輸出溫度，按“TC/RTD”鍵一次，用光 標選擇“K”，然后按“ENTER”鍵。此時回路校驗儀F700將顯示 “????? ”，請求輸入溫度，鍵人“100”按“ENTER” (圖 3)。

　　



　　圖 3

　　5、再按“MEAS/SOURCE”鍵一次，你可以看到輸入/ 輸出同時顯示于屏幕上(圖4)。

　　



　　圖4

　　6、按“SETUP”鍵，光標應位于“Loop Power”。按“ENTER”鍵和光標鍵至 “Enable24V”,按“ENTER”鍵, 接著按“Done”功能鍵(圖5)。

　　



　　圖5

　　7、此時按“As Found”功能鍵，屏幕顯示如下圖(圖 6)。按“Done”功能鍵,此時你看到有”Abort”，“Auto Test”， “Manual Test”三個功能以及輸入/輸出同時顯示的屏幕。 (圖7)

　　



　　圖 6

　　



　　圖7

　　注意：如果你按步驟2中提及的那樣，用室內電源來提供回路電源，應跳過步驟6。

　　8、選擇 “Auto Test” 鍵，觀察回路校驗儀F700輸出 100°C, 200 °C, 300°C時測量的0, 50%, 100%的電流。(正常情況下 應為 4, 12, 20mA)。

　　9、當儀器完成測量，它將以SOURCE, MEASURE, ERROR三列的形式將測量結果顯示于屏幕上。若誤差超過 0.25%的允許范圍，誤差列將反顯示(黑底白字)(圖8)。 按“Done”功能鍵進入下個屏幕。

　　



　　圖8

　　10、現在，你看到記錄輸入屏幕(圖9)。按“ENTER” 鍵來編輯輸入。按住“Done”功能鍵，直至編輯完成。此時，輸入/輸出同時顯示的屏幕將重新出現，并顯示功能鍵 “As left, “Adjust”, “Save”, “More Choices”。

　　



　　圖9

　　11、此時，選擇“Adjust”功能鍵，回路校驗儀F700將輸出0%并 測量4mA的0.25%。若誤差超過0.25%,在顯示測量的那一半屏幕上，誤差將反顯示。此時在變送器上調整零點，直 至誤差小于0.25%。接著選擇“Go To l00%”，并用同樣方 法調整兩點間增量。你還可以選擇“Go To 50%”來檢查中點的線性度。

　　12、回路校驗儀調整完畢后，選擇“As 1eft”，“Done”和“Auto Test”，觀察0, 50%, 100%三個點的值。如果調整成功，所有的誤差將以正常顯示出現。(小于0.25%)(圖10)

　　



　　圖10

　　13、選擇回路校驗儀“Done”功能鍵兩次，你的工作就做完了。

　　檢查你的結果：

　　選擇回路校驗儀“More Choice” 功能鍵，“Review Memory” 功能鍵，移動光標到相應的“As Found結果，按“ENTER” 檢查測量的設置。選“Next Page”檢查結果。按“Tag”檢 查相關的狀態標注。選“Done”功能鍵兩次，你將回到結果屏幕，下面移動你的光標至適當的“As 1eft”結果，按 “Tag”檢查相關狀態標注。

　　1、首先將黑色跨接線Jl和J2插入校準儀的RTD輸出端。

　　2、連接RTD輸出S1 S2 S3 S4 (對3線RTD來說，省 略S4,它只在4線連接中需要)。

　　3、連接回路電源和電流測量C1 C2。

　　4、當按圖11所示接好后，設置回路校驗儀回路電壓為24V,為所測 試的變送器輸出適當的RTD,設定測量單位為毫安。

　　



　　圖11

　　5、此時，進入回路校驗儀的輸入/輸出同時顯示屏幕模式，執行你在前面熱電偶變送器例子中所做的調整前和調整后的測試。

　　二、利用回路校驗儀F700模擬3線和4線RTD的輸出

　　對于回路校驗儀F700來說，一個最常被問到的關于應用方面的問題是：“如何從校準儀上接線來模擬輸出3線和4線的鉑電 阻”。對于3線和4線的RTD測量來說，回路校驗儀F700已經存入了接線圖，可以很容易地向你顯示怎樣連接。然而，對于3線 和4線RTD輸出來說，回路校驗儀F700不能提供類似的幫助。

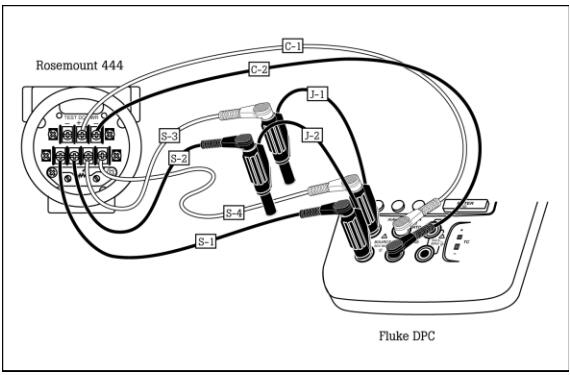

　　下面的這個例子描繪了 3線和4線羅斯蒙特444RTD變 送器的接圖。你將需要額外的一套Tl22測試線和AC20工 業測試夾來滿足這一應用中全部的連接需要。為了在回路校驗儀F700 輸出端得到雙重連接，你還需要用到隨機提供的黑色跨接線(圖11)

　　1、首先將黑色跨接線Jl和J2插入校準儀的RTD輸出端。

　　2、連接RTD輸出S1 S2 S3 S4 (對3線RTD來說，省 略S4,它只在4線連接中需要)。

　　3、連接回路電源和電流測量C1 C2。

　　4、當按圖11所示接好后，設置回路電壓為24V,為所測 試的變送器輸出適當的RTD,設定測量單位為毫安。

　　5、此時，進入校準器的輸入/輸出同時顯示屏幕模式，執行你在前面熱電偶變送器例子中所做的調整前和調整后 的測試。

　　三、利用回路校驗儀F700校準I-P (電流/壓力)變送器

　　回路校驗儀F700還可以校準電流至壓力的轉換設備。本例中的電 流壓力轉換設備可以將模擬控制回路的4-20mA電流轉變?yōu)?3-15psi的回路壓力。本例是的電流-壓力轉換裝置的輸入 為 4-20mA (0-100%),輸出為 3-15psi (0-100%),誤差 允許范圍為士 2%。以下的步驟描述了：

　　(1)對0, 50%, 100%點進行自下而上的三點校準前測試，記錄測試結果。

　　(2)調整電流-電壓變送器的零點和量程(至100%)。

　　(3)對0, 50%, 100%點進行調整，記錄結果并在存貯器中檢查。

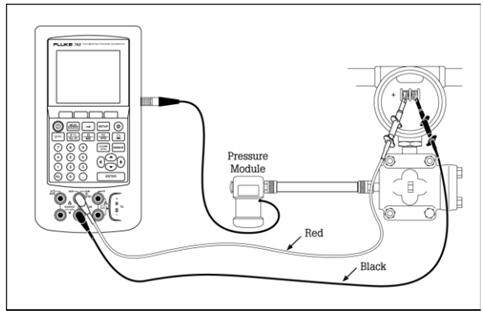

　　1、連接壓力模塊至回路校驗儀F700,將電流-壓力變送器的輸出 與壓力模塊的輸入相連接，如果你用的是差壓模塊，確認它是15psi的壓力模塊，并連接至標有“H”的輸入端(圖 12)。

　　



　　圖 12

　　2、從回路校驗儀F700中間的兩香蕉插孔接線至電流-壓力變送器 上控制電流的輸入端(12)。

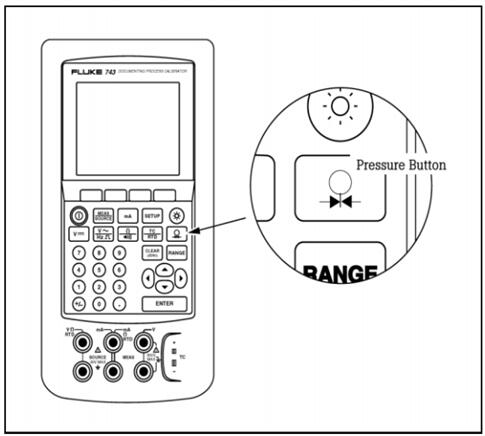

　　3、當接線完成,假設你正處于剛開機狀態(測量屏幕), 選擇壓力鍵(位于量程鍵正上方，圖13)。

　　



　　圖13

　　4、按“MEAS/SOURCE”鍵，現在可以看到輸出屏幕 (圖14)。因為你想輸出電流,按“mA”鍵。當出現“SOURCE mA” 或 “ Simu1ate Transmitter” 選擇項時，按 “ENTER” 鍵，選擇“SOURCE mA”。當F700顯示? ? ? ? ?時，此 時要鍵入電流輸出時,按“0”和“ENTER”鍵。

　　



　　圖14

　　5、再次按“MEAS/SOURCE”鍵一次，你可以看到輸 入/輸出同時顯示屏幕(圖15)。

　　



　　圖15

　　6、此時，按“As Foudd功能鍵一次，屏幕顯示如下 圖(圖16)。按“Done”功能鍵，你可以看到伴有“Abort”， “Auto Test” /Manual Test”等選項的輸入/輸出同時顯示 屏幕。

　　



　　圖16

　　7、選擇“Manual Test”功能并觀察回路校驗儀F700從0%開始， 當讀數穩定時，按” Accept Point”功能鍵，對50%和100% 執行同樣方式的測量。

　　8、當回路校驗儀F700完成測量，它將以SOURCE,MEARSURE, ERROR三列的形式將測量結果顯示于屏幕上，若誤差超過 允許范圍，則誤差將反顯示(圖17),按“Done”功能鍵。

　　



　　圖17

　　9、 現在你看到標注輸入屏幕(圖18)。按“ENTER”鍵 編輯輸入，按住“Done”菜單鍵，直到編輯完成。此時，輸入/輸出同時顯示屏幕將重新出現，并顯示“As Left”， “Adjusi”，“Save”，“More Choice” 菜單選擇。

　　



　　圖18

　　10、此時，選擇“Adjust”，回路校驗儀F700將輸出0% (4mA)并 測量psi的2%。當誤差越過2%時，在顯示測量的那部分屏 幕上，誤差將反顯示。調整電流-壓力裝置的零點，直至誤 差小于2%。接著選擇“Go To l00%”并用同樣方法調整 兩點間的增量，選擇“Go To 50%”看其線性程度。

　　11、當調整完成時，選擇” As Left”和“Manual Test”， 重復步驟8,如果調整成功。測量結果的全部誤差將以正常 形式顯示。(圖19)

　　



　　圖19

　　12、選擇回路校驗儀“Done”菜單兩次，你就完成了。

　　在存貯器中對結果進行檢查

　　選擇“More Choices”菜單,然后選擇“Review Memory” 菜單，移動你的光標至適當的“As Found結果，并按 “ENTER”鍵，檢查測量設置選擇“Next Page”鍵檢查測量結果，按“Tag”檢查相應狀態標注。選擇“Done”兩次， 你將回到結果顯示屏幕。下面移動你的光標至適當的“As Left”結果,按“ENTER”鍵，檢查測量設置，選”Next Page”檢查結果，按“Tag”檢查相關的狀態標注。

　　四、利用回路校驗儀F700校準壓力-電流變送器

　　回路校驗儀F700的校準范圍還包括一個壓力-電流裝置。這個壓力- 電流裝置用來將3-15psi的回路模擬控制信號轉變?yōu)槟�擬電 路控制電流4-20mA (由回路電源提供)，誤差范圍士 2%, 步膝為：

　　(1)對三個依次上升的點0, 50%, 100%進行測試，記錄測量結果。

　　(2)調整零點和量程(至100%)

　　(3)對三個依次上升的點0, 50%, 100%再次進行測試，記錄結果并在存貯器中進行檢查。

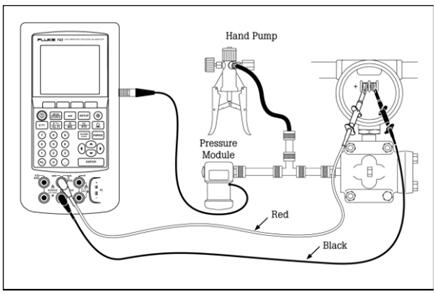

　　1、連接壓力模塊與回路校驗儀F700,將手動壓力泵輸出與壓力模 塊的T型接口連接，并將壓力模塊與壓力電流裝置輸入端 相接(圖20)如果你用差壓模塊，保證它是15psi的壓力模 塊，并連接有“H”標記的輸出端。

　　2、從回路校驗儀F700中間的兩香蕉插口接線至壓力-電流裝置上 提供回路電源的輸入端。(圖20)

　　



　　圖20

　　3、下面，按回路校驗儀F700上的“SETUP”鍵，光標應開始于“Loop Power”,按 “ENTER” 鍵，用光標選擇 “Enable 24V”,按 “ENTER”鍵，再按“Done”功能鍵。

　　4、連接結束后，假設你處于開始狀態(出現測量屏幕) 選擇mA鍵。

　　5、按“MEAS/SOURCE”鍵，現在你將看到輸出屏幕 (圖 21)。

　　6、因為你想輸出壓力(利用手動泵)，按壓力鍵(位于 Range鍵正上方，圖22)。

　　



　　圖22

　　7、按“MEAS/SOURCE”鍵一次，你將得到輸人/輸出 同時顯示的屏幕模式(圖23)。

　　



　　圖23

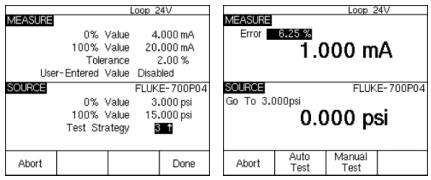

　　8、此時，按“As Found”，屏幕顯示如下圖(圖24)。按 “Done” 鍵，你將看到有 “Abort” “Auto Test” 和 “Manual Test”功能鍵選擇的輸入/輸出同時顯示。

　　



　　圖24

　　9、選擇“Manual Test”,觀察回路校驗儀F700上出現提示“Go To 3psi”，此時，用手泵加壓直到儀器的顯示盡可能地接 近3psi”(圖25)按“Accept Point”,在儀器應顯示“Go To 9psi”時，用手錄加壓，盡可能接近9psi。按“Accept Point”,當儀器以“Go To l5psi”反應時，加壓至此值, 并按“Accept Point”。了解F700此時的功能是很重要的。 當回路校驗儀F700計算所測毫安值的誤差時，它將以輸出的壓力偏差 值為基礎來計算。也就是說如果你提供3.030psi (超過正常 值1%), 回路校驗儀F700將以4.040mA (同樣超過正常值1%)來計算 毫安的偏差值。為了得到準確的結果，你只需用手泵盡可 能地接近正常壓力值。其輸出壓力誤差將被F700在mA測 量計算過程中加以補償。

　　



　　圖25

　　10、當F700完成計算后，它將把結果以SOURCE, MEASURE和ERROR三欄的形式顯示出來(圖26)。按 “Done” 鍵。

　　11、現在你面對隨后的輸入屏幕(圖27)。

　　



　　圖26

　　



　　圖27

　　按“ENTER”鍵來編輯輸人，壓住“Done”鍵，直到 編輯完成，即輸入/輸出同時顯示屏幕重新出現,并顯示“As Left” “Adjust” “Save” “More Choice” 功能鍵。

　　12、此時，選擇“Adjust”鍵，回路校驗儀F700將輸出0%提示你 “Go To 3psi”并計算4mA的2%,當誤差超過2%時，在 顯示測量的那一半屏幕上，誤差將反顯示。調整壓力-電流 裝置的零點直到誤差小于2%。下面選擇“Go To l00%” 用同樣方法調整兩點間增量

　　13、調整完成后，選擇 “As Left” “Done” 和 “Manual Test”鍵，重復步驟9,若調整成功，測量結果的全部誤差將以正常方式顯示(圖28)。

　　



　　圖28

　　14、選擇回路校驗儀“Done”工作就完成了。

　　在存貯器中對你的結果進行檢査

　　選擇 “More Choices” “Review Memory” 功能鍵，移 動你的光標至適當的“As Found”結果，并按“ENTER”鍵， 檢 查S IJ量設置并選“Next Page”檢查S (j量結果，按“Tag” 檢查的狀態標注。選擇“Done”兩次，你將看到結果輸出 屏幕，移動你的光標至適當的“As Left”結果，按“ENTER” 鍵檢查測量設置，選“Next Page”檢查S [j量結果，按“Tag” 檢查相關的狀態標注。

　　回路校驗儀F700不僅可以用來校準各種類型的變送器,也可以將其 作為單獨的電壓，電流，溫度和壓力的測量，也可以用其 輸出標準的電壓，電流，電阻，溫度等。所以它也廣泛地使用于系統的維護，檢修，故障診斷以及控制系統的安裝， 開車調試等�？傊�，這樣一臺儀器即可滿足控制過程信號 的各種需用。
